심전도(ECG) 쉽게 이해하기

기본 파형부터 심근경색 위치, 부정맥, 전해질 변화까지 한 번에 정리 병동에서 근무하다 보면 심전도 모니터는 하루에도 수십 번씩 보게 됩니다. 특히 심장내과나 중환자실에서 일하다 보면 환자의 상태가 변했을 때 가장 먼저 확인하는 것이 바로 심전도입니다. 하지만 처음 심전도를 접했을 때 많은 사람들이 이런 생각을 하게 됩니다. “모양은 다 비슷해 보이는데 왜 의미는 전부 다 다를까?” 실제로 심전도는 단순한 선처럼 보이지만 작은 파형 변화 하나가 환자의 상태를 크게 바꿀 수 있는 중요한 검사입니다. 그래서 기본 원리를 이해하면 심전도 해석이 훨씬 쉬워집니 기본 파형부터 심근경색 위치, 부정맥, 전해질 변화까지 한 번에 정리 병동에서 근무하다 보면 심전도 모니터는 하루에도 수십 번씩 보게 됩니다. 특히 심장내과나 중환자실에서 일하다 보면 환자의 상태가 변했을 때 가장 먼저 확인하는 것이 바로 심전도입니다. 하지만 처음 심전도를 접했을 때 많은 사람들이 이런 생각을 하게 됩니다. “모양은 다 비슷해 보이는데 왜 의미는 전부 다 다를까?” 실제로 심전도는 단순한 선처럼 보이지만 작은 파형 변화 하나가 환자의 상태를 크게 바꿀 수 있는 중요한 검사입니다. 그래서 기본 원리를 이해하면 심전도 해석이 훨씬 쉬워집니

병동에서 심전도가 어렵게 느껴지는 이유

심장내과에서 근무하다 보면 심전도 모니터는 늘 켜져 있고, 상태 변화가 생겼을 때 가장 먼저 눈이 가는 것도 심전도입니다. 그런데 이상하게도 계속 보다 보면 파형이 다 비슷해 보입니다. 그럼에도 불구하고 작은 차이가 의미를 바꾸고, “이건 괜찮은 빈맥인지, 위험한 리듬인지”를 순간적으로 판단해야 할 때가 많습니다.

그래서 심전도는 “외워서 보는 것”보다 순서를 정해 해석하는 것이 훨씬 도움이 됩니다. 오늘 글은 그 순서를 중심으로, 임상에서 자주 만나는 포인트(심근경색 위치, 부정맥, 전해질 변화)까지 한 번에 정리한 버전입니다.

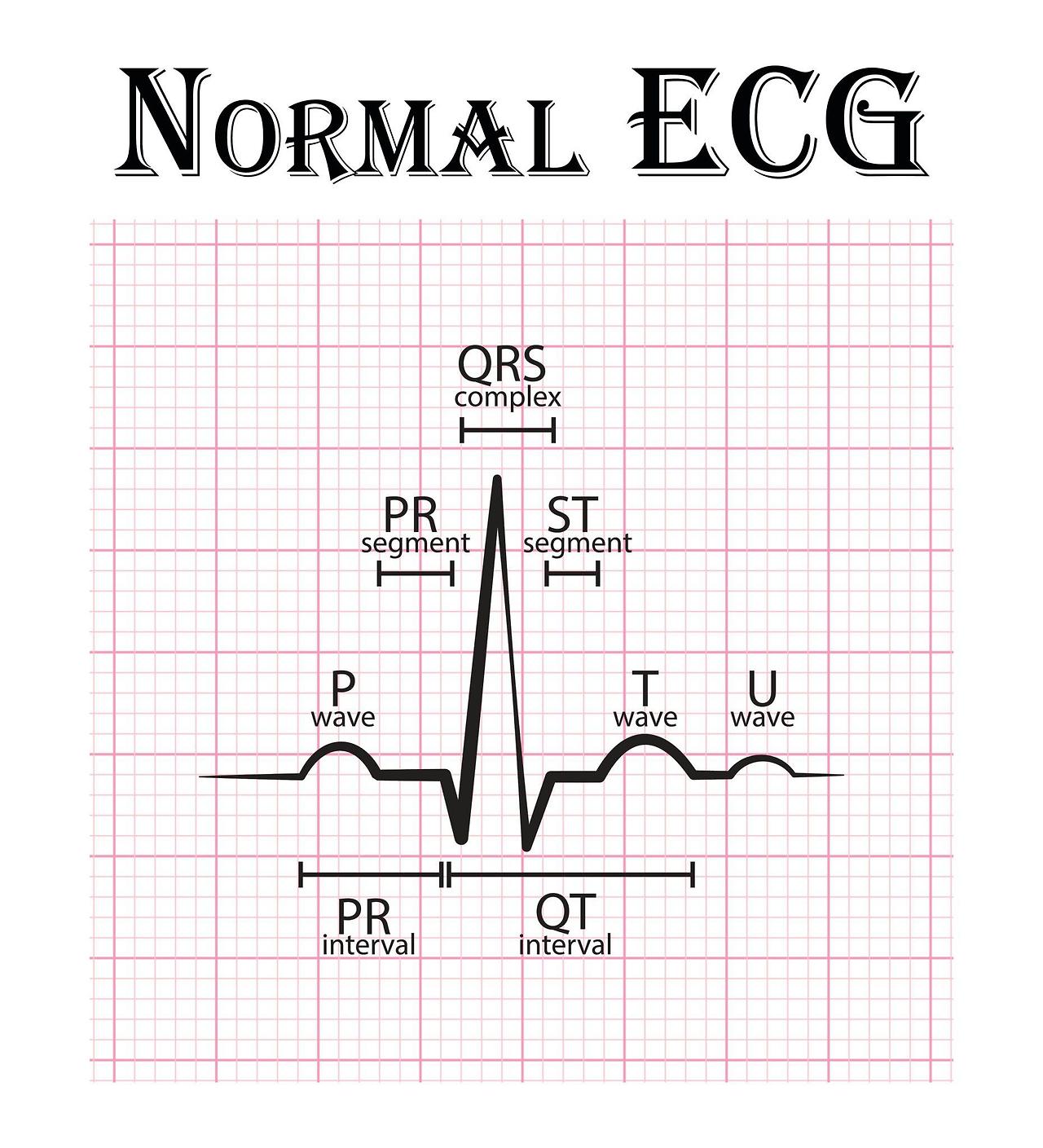

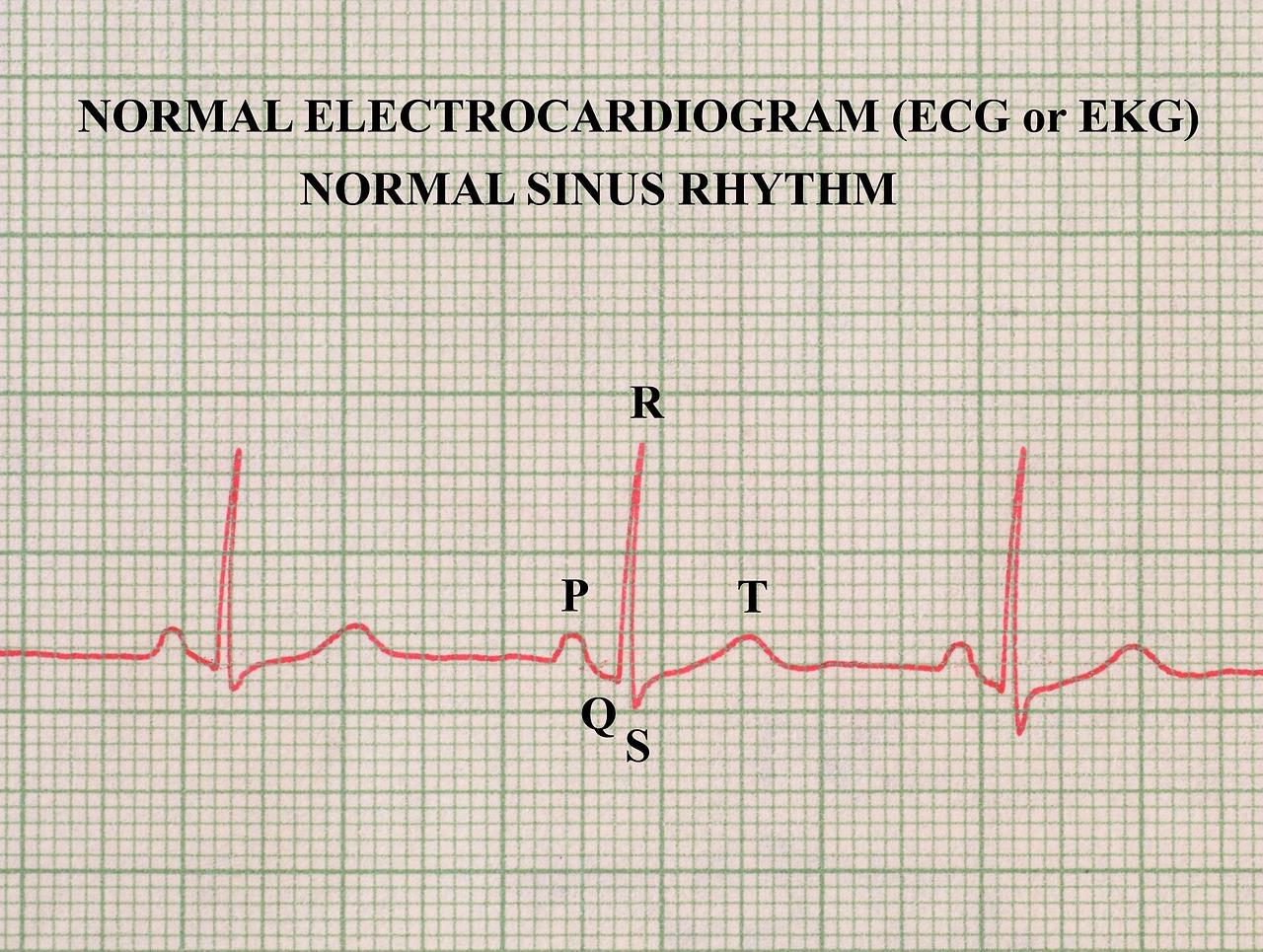

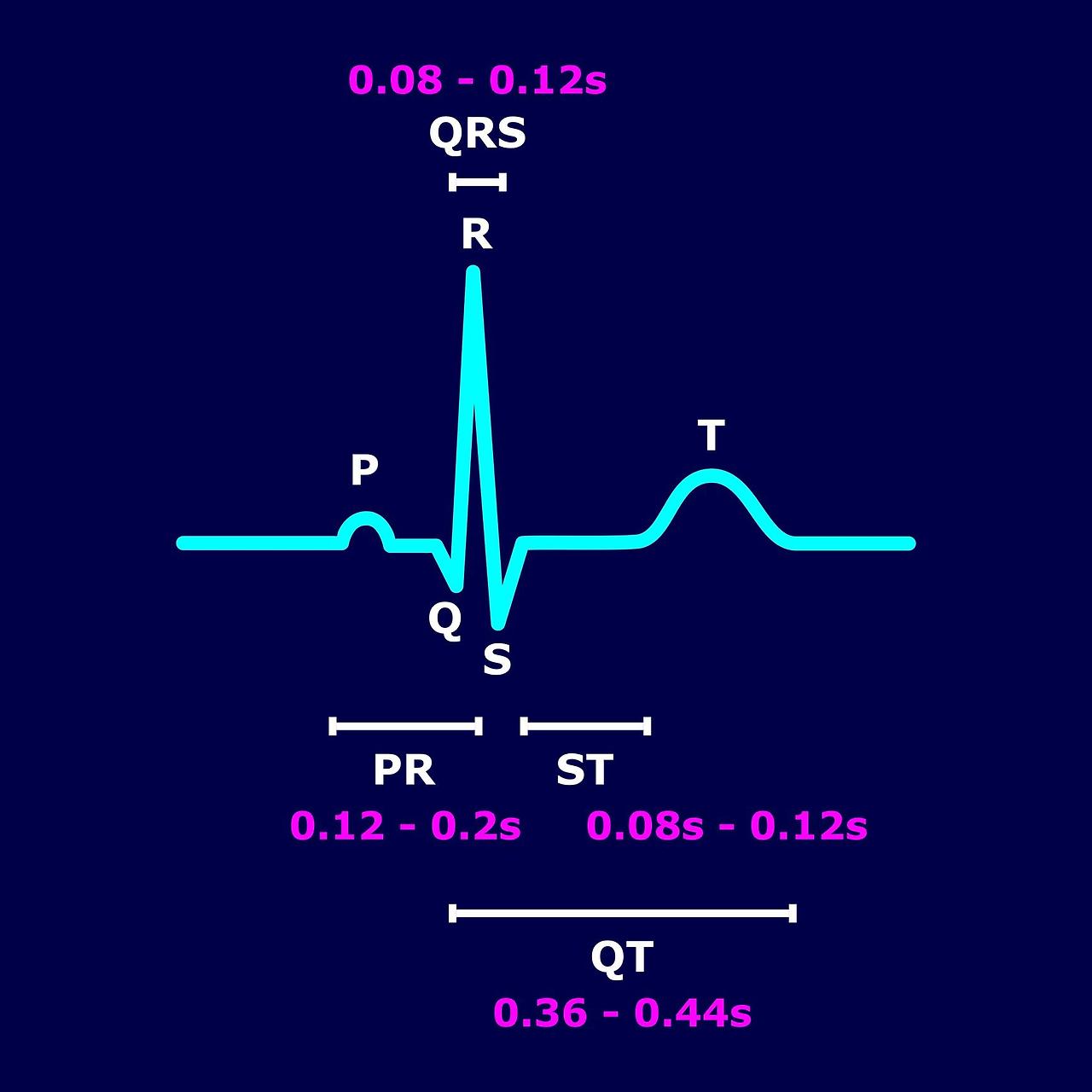

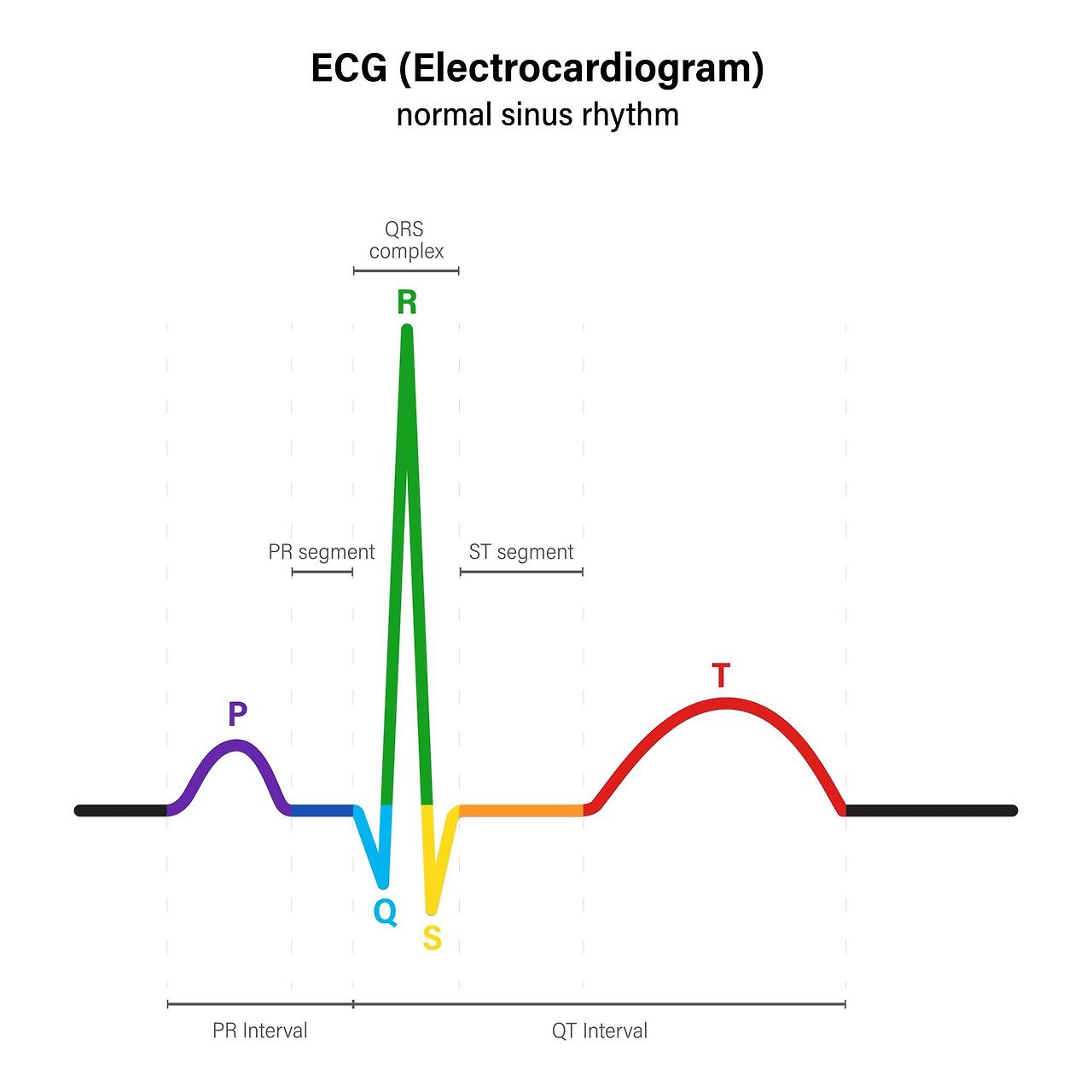

심전도 기본 파형(P-QRS-T) 이해하기

P wave (P파) — 심방 수축

P파는 심방이 수축하는 전기 신호입니다. 전기 신호가 동방결절(SA node)에서 시작해 심방으로 퍼질 때 나타납니다. 그래서 P파는 “심방 리듬이 정상적으로 잡혀 있나?”를 볼 때 핵심입니다.

정상: 규칙적인 P파가 반복
주의: P파가 안 보이거나 형태가 이상하면 심방 기원의 부정맥(예: AF)을 의심

QRS complex — 심실 수축

QRS는 심실 수축을 의미합니다. 심장의 펌프 기능에서 가장 중요한 구간이라 파형도 가장 크고 뚜렷합니다. QRS 폭이 넓어지면 전도 장애 또는 심실성 리듬 가능성이 올라갑니다.

정상 QRS 폭: 보통 0.12초 이하
주의: 넓은 QRS → BBB, VT 등 감별 필요

T wave (T파) — 심실 이완(재분극)

T파는 심실이 다시 이완되는 과정입니다. 여기서 중요한 건, T파는 허혈/경색뿐 아니라 전해질 이상(특히 칼륨)에도 민감하게 바뀐다는 점입니다. 그래서 “T파가 갑자기 달라졌다”는 말은 그냥 모양 변화가 아니라 임상 변화일 수 있습니다.

심전도 빠르게 해석하는 5단계

임상에서 심전도를 빠르게 볼 때는 “한 번에 다 보려는 것”보다, 아래 순서를 습관처럼 반복하는 게 훨씬 안정적입니다.

STEP 1심박수(HR) 확인: 정상 60~100 bpm / 서맥 <60 / 빈맥 >100

STEP 2리듬 규칙성 확인: RR 간격이 일정한가? 불규칙하면 부정맥 가능성↑

STEP 3P파 확인: P파 존재 여부, P-QRS 관계(전도) 확인

STEP 4QRS 폭 확인: <0.12초인가? 넓으면 BBB/심실성 리듬 감별

STEP 5ST·T 확인: ST 상승/하강, T파 변화(허혈·경색·전해질)

ST elevation / depression 의미

ST segment는 임상에서 특히 민감하게 보는 구간입니다. 크게는 허혈(혈류 부족)과 경색(혈관 폐쇄) 방향을 시사할 수 있기 때문입니다.

ST elevation (ST 상승)

대표적으로 급성 심근경색(STEMI)를 강하게 의심합니다. “혈관이 완전히 막혔을 가능성”을 떠올리게 하는 소견이라, 임상적으로는 응급 PCI/재관류 치료 판단과 연결됩니다.

ST depression (ST 하강)

대개 심근 허혈, 협심증, 또는 NSTEMI 가능성을 생각합니다. 즉, 혈류가 줄어든 상태(부분 폐쇄 포함)에서 관찰될 수 있습니다.

※ ST 변화는 임상 증상(흉통/호흡곤란/발한), 바이탈, 트로포닌 등과 함께 종합 판단이 필요합니다.

심근경색 ECG 변화 과정

심근경색은 “한 번에 뚝” 끝나는 게 아니라 시간 경과에 따라 심전도가 단계적으로 변합니다. 그래서 같은 환자라도 시간대에 따라 ECG가 다르게 보일 수 있습니다.

단계	ECG 변화	임상적으로 떠올릴 것
초기	T파 상승(‘hyperacute’ 형태 가능)	허혈/경색 초기 가능성, 증상과 함께 즉시 평가
진행	ST elevation	STEMI 의심 → 재관류 치료 타이밍 중요
수 시간~	Q wave 형성 가능	괴사 시사(반드시 단독으로 결론 X)
회복기	T wave inversion	경과 관찰/재발 여부/임상 상태와 비교

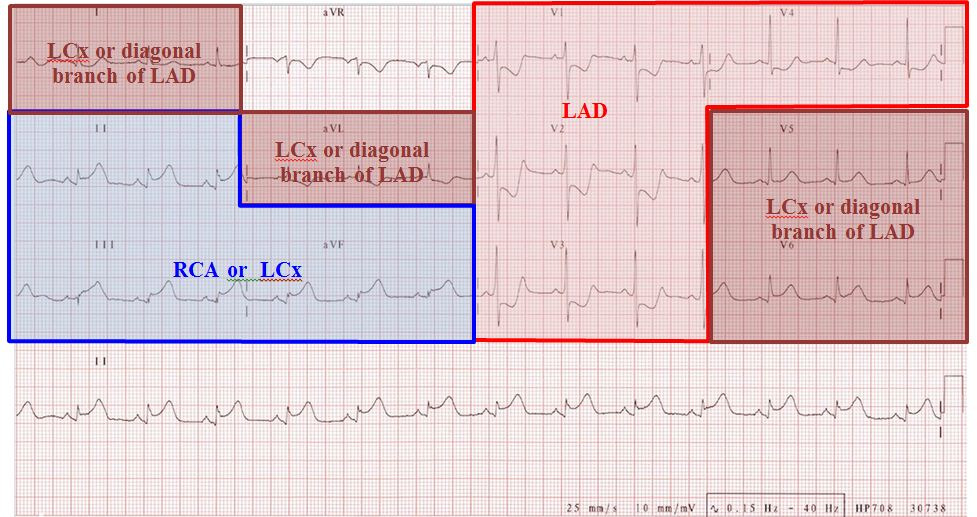

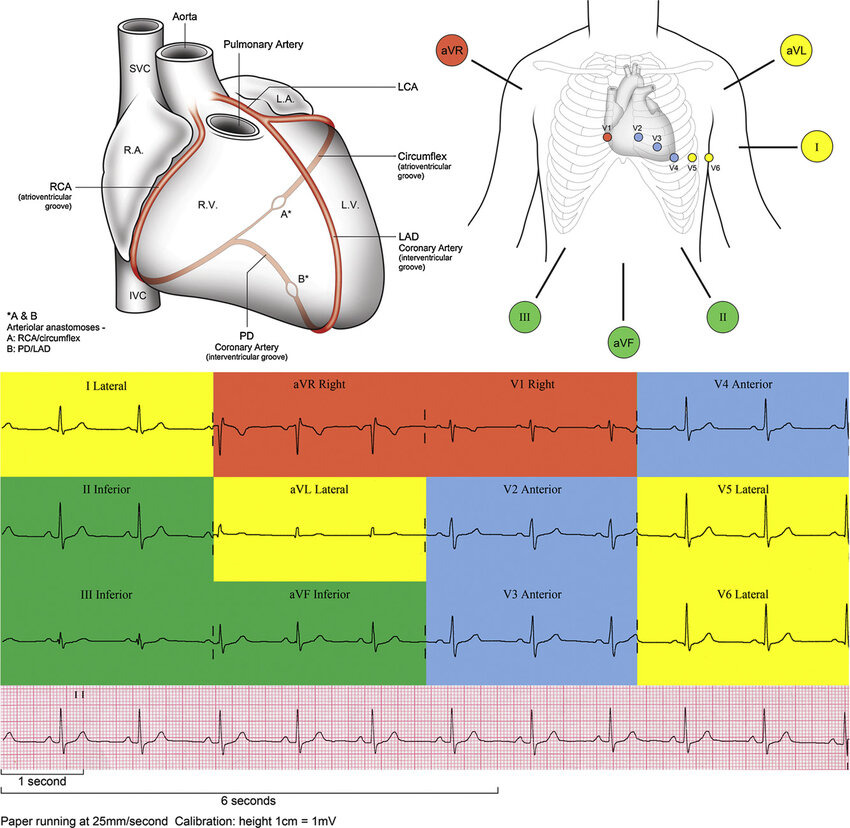

심근경색 위치별 ECG(전벽·하벽·측벽) + 관상동맥 그림 설명

병동에서 가장 도움이 되는 포인트 중 하나가 “어느 리드에서 ST가 변하느냐”입니다. 왜냐하면 심근경색은 막힌 혈관(관상동맥)에 따라 손상 부위가 달라지고, 그 손상 부위에 해당하는 리드에서 변화가 두드러지기 때문입니다.

전벽 심근경색 (Anterior MI)

주로 LAD(좌전하행지) 폐쇄와 연관됩니다. ECG에서는 V1~V4에서 변화가 뚜렷합니다. 전벽 MI는 손상 범위가 커질 수 있어 심부전 위험과도 연결되는 경우가 많아 더 긴장하게 됩니다.

ST elevation: V1, V2, V3, V4
연관 혈관: LAD

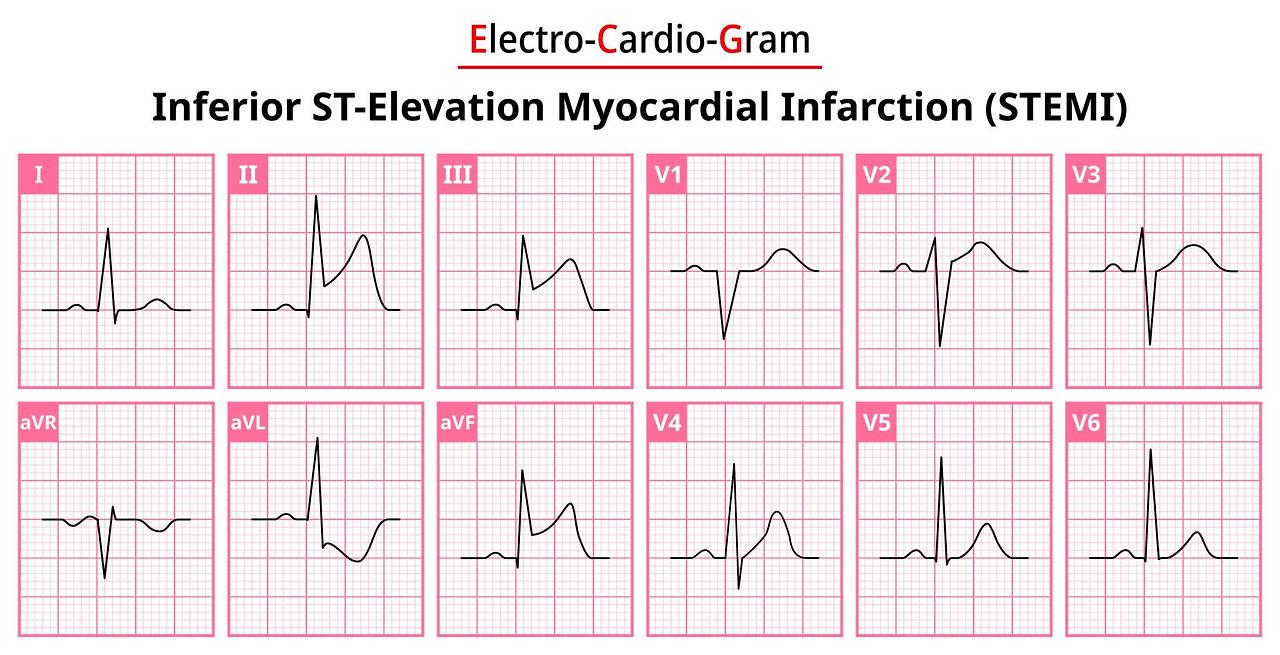

하벽 심근경색 (Inferior MI)

주로 RCA(우관상동맥) 폐쇄와 연관됩니다. ECG에서는 II, III, aVF에서 변화가 나타납니다. 하벽 MI 환자에서 서맥이나 AV block을 동반하는 모습을 종종 보게 되는데, 그럴 때 “왜 하벽에서 서맥이 같이 오지?”가 자연스럽게 연결되기도 합니다.

ST elevation: II, III, aVF
연관 혈관: RCA

측벽 심근경색 (Lateral MI)

주로 LCX(좌회선지) 폐쇄와 연관됩니다. ECG에서는 I, aVL, V5, V6에서 변화가 관찰됩니다. 특히 V5~V6 쪽 변화가 눈에 띄면 “측벽이구나” 하고 빠르게 매칭해두면 도움이 됩니다.

ST elevation: I, aVL, V5, V6
연관 혈관: LCX

위치	대표 관상동맥	주요 변화 리드
전벽 MI	LAD	V1, V2, V3, V4
하벽 MI	RCA	II, III, aVF
측벽 MI	LCX	I, aVL, V5, V6

12유도 심전도 보는 방법

12유도 심전도는 “심장을 여러 방향에서 촬영한 사진”처럼 생각하면 이해가 쉬워집니다. 결국 중요한 건 각 리드가 심장의 어느 면을 보고 있느냐입니다.

Limb leads (사지유도)

I, II, III, aVR, aVL, aVF는 심장을 주로 세로(전두면) 방향으로 봅니다. 하벽(II, III, aVF) 같은 위치 판단에 특히 도움이 됩니다.

하벽: II, III, aVF
고측벽: I, aVL

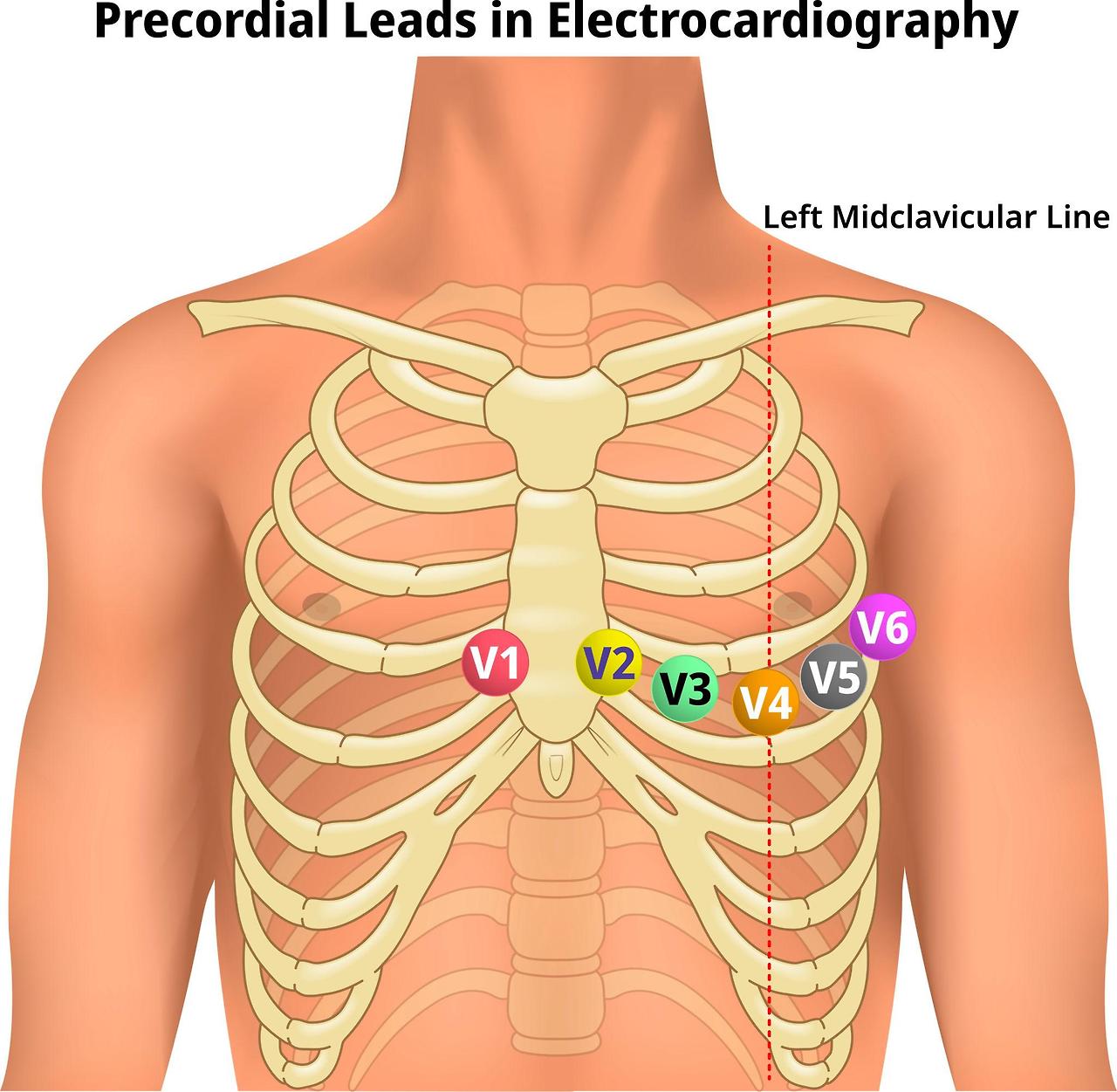

Precordial leads (흉부유도)

V1~V6는 심장을 가로(수평면) 방향으로 봅니다. 전벽/측벽 위치 판단에 핵심입니다.

중격: V1, V2
전벽: V3, V4
측벽: V5, V6

리드	보는 심장 위치
V1, V2	중격(Septal)
V3, V4	전벽(Anterior)
V5, V6	측벽(Lateral)
II, III, aVF	하벽(Inferior)
I, aVL	고측벽(High lateral)

AF vs Aflutter 차이

병동에서 정말 자주 만나는 부정맥이 심방세동(AF)과 심방조동(Aflutter)입니다. 둘 다 “심방에서 발생하는 리듬 이상”이지만, ECG에서 보이는 규칙성과 모양이 다릅니다.

구분	심방세동(AF)	심방조동(Aflutter)
P파	대개 보이지 않음	saw-tooth(톱니 모양) F파
리듬	매우 불규칙(irregularly irregular)	비교적 규칙적일 수 있음
임상 포인트	혈전 형성 → 뇌졸중 위험 증가	전도 비율(2:1 등)로 HR이 일정하게 보일 때가 있음

심방세동이 위험한 이유(핵심)

심방이 제대로 수축하지 못하면 심방 안에 혈액이 고이고, 그 혈액이 굳어 혈전이 생길 수 있습니다. 이 혈전이 이동하면 뇌졸중으로 이어질 수 있기 때문에, AF 환자에서 항응고 치료 여부를 항상 함께 떠올리게 됩니다.

SVT vs VT ECG 구분법

“빈맥인데 괜찮아 보이는지, 위험한지”는 현장에서 정말 중요합니다. 특히 SVT(상심실성 빈맥)와 VT(심실성 빈맥)는 대응이 달라질 수 있어 ECG에서 빠르게 구분하는 감이 필요합니다.

SVT (상심실성 빈맥)

대개 HR 150~250
QRS가 좁은 경우가 많음
P파가 안 보이거나 QRS에 묻힐 수 있음

포인트: “좁은 QRS의 규칙적 빈맥”이면 우선 SVT 계열을 생각해봅니다.

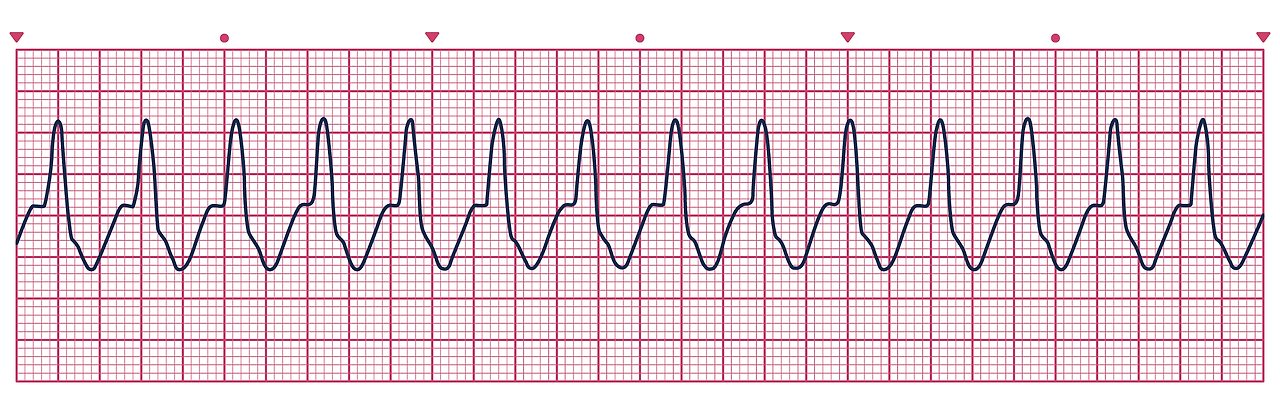

VT (심실성 빈맥)

QRS가 넓은 경우가 많음
규칙적인 wide-complex tachycardia 형태
혈역학적으로 불안정해질 수 있음

포인트: wide QRS 빈맥은 임상적으로 VT 가능성을 먼저 높게 보고 대응합니다.

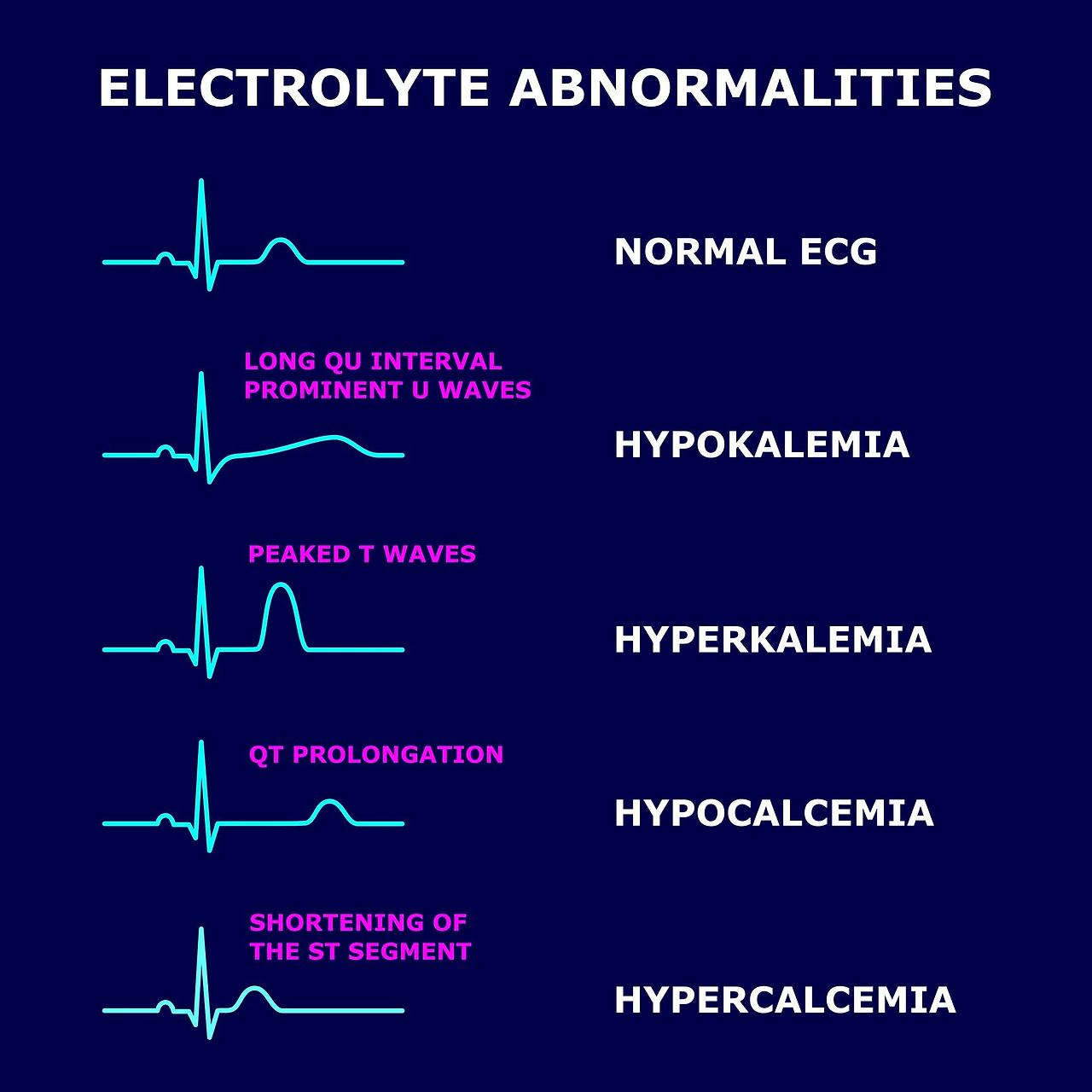

전해질 이상 ECG 변화(칼륨·칼슘·마그네슘)

병동에서 전해질 수치가 흔들릴 때 ECG가 같이 달라지는 걸 자주 보게 됩니다. 특히 K(칼륨)는 T파 변화로 티가 잘 나고, Ca(칼슘)는 QT 간격으로, Mg(마그네슘)는 특정 부정맥 위험과 연결되는 경우가 많습니다.

칼륨(K) 이상

고칼륨혈증: T파가 높고 뾰족해짐(peaked T) → 진행 시 QRS widening → 심하면 치명적 리듬 가능

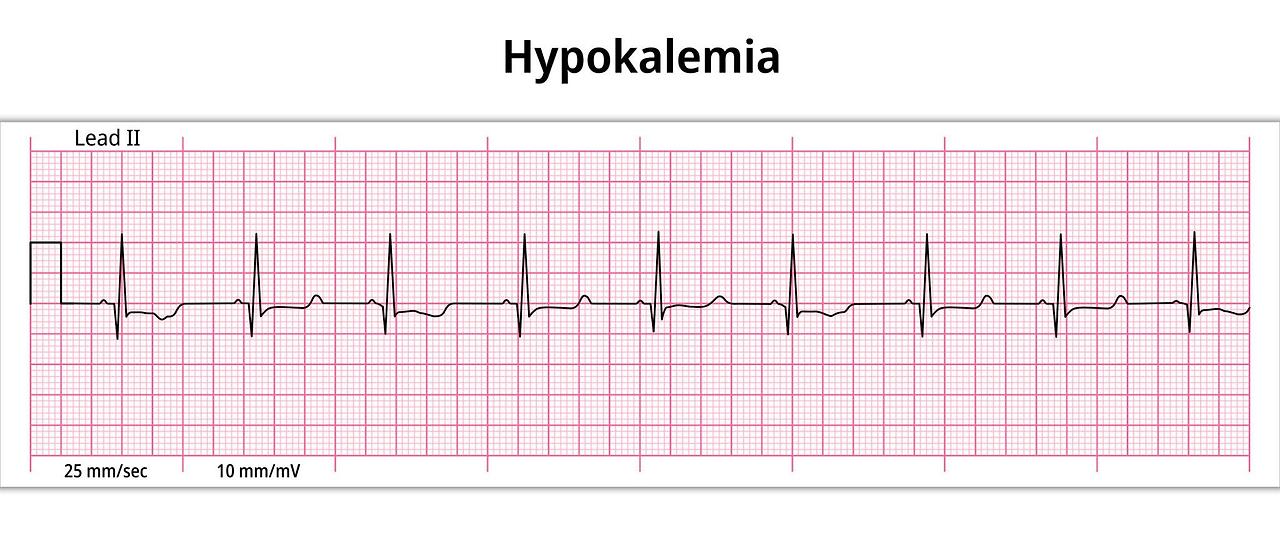

저칼륨혈증: T파가 평평해짐(flattening), U파가 보일 수 있음 → 부정맥 위험

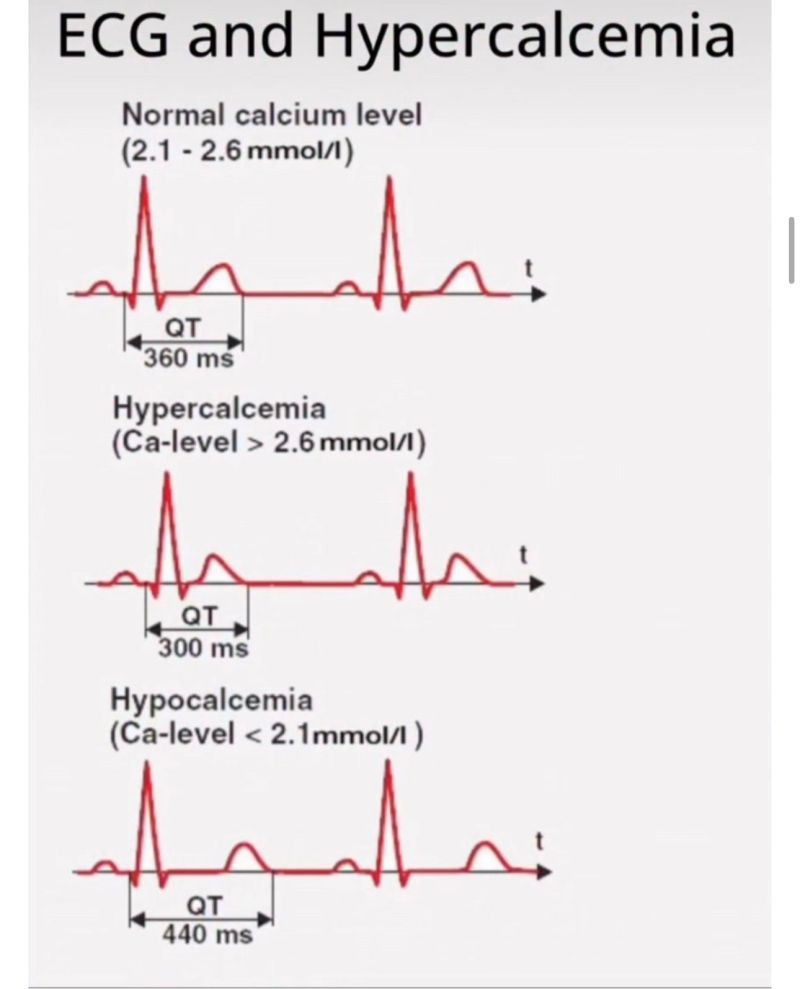

칼슘(Ca) 이상

고칼슘혈증: QT 간격 감소
저칼슘혈증: QT 간격 증가

포인트: QT 변화로 Ca 이상을 “의심”할 수 있지만, 수치 확인과 동반 약물(항부정맥 등)도 함께 봐야 합니다.

마그네슘(Mg) 이상

저마그네슘혈증: Torsades de pointes 위험 증가

포인트: QT 연장 + 어지럼/실신 병력 + 다형성 VT가 의심되면 Mg 상태를 같이 떠올립니다.

간호사 심전도 암기표

마지막은 현장에서 바로 꺼내 보기 좋게, 핵심만 “짧게” 모은 표입니다. 핸드폰으로 볼 때도 깨지지 않도록 단순한 구조로 정리했습니다.

항목	핵심 기준/특징
정상 HR	60~100 bpm
서맥	< 60 bpm
빈맥	> 100 bpm
정상 QRS	< 0.12초
AF	P파 없음 + RR 불규칙
Aflutter	saw-tooth(F파) + 비교적 규칙
SVT	대개 좁은 QRS의 규칙적 빈맥
VT	대개 넓은 QRS의 규칙적 빈맥(위험)
STEMI 시사	ST elevation
허혈/NSTEMI 시사	ST depression(임상·효소와 종합)
전벽 MI	V1~V4 (주로 LAD)
하벽 MI	II, III, aVF (주로 RCA)
측벽 MI	I, aVL, V5, V6 (주로 LCX)

현장 적용 팁(짧게)

빈맥/서맥을 “수치로” 먼저 잡고, 그 다음 리듬·P파·QRS·ST 순서로 들어가면 덜 흔들립니다.
ST 변화는 반드시 증상/바이탈/트로포닌 등과 함께 종합해서 봅니다.
T파가 갑자기 달라졌다면 전해질(K)과 허혈 가능성을 같이 떠올립니다.

마무리

심전도는 처음엔 정말 “다 똑같은 선”처럼 보이는데, 어느 순간부터는 심장이 보내는 신호처럼 보이기 시작합니다. 특히 병동에서는 작은 파형 변화가 환자 상태 변화의 시작일 때가 많아서, 파형의 의미와 해석 순서를 잡아두는 것만으로도 실전이 훨씬 편해집니다.

오늘 정리한 내용은 결국 한 문장으로 모이면 이렇습니다. HR → 리듬 → P파 → QRS → ST/T. 이 순서를 익히고, 여기에 심근경색 위치별 리드와 전해질 변화까지 더하면 “왜 이 파형이 위험한지”가 조금씩 연결되기 시작합니다.
